ارتعاش در ماشینآلات صنعتی
بسیاری از ماشینآلات صنعتی در حین کار نیروهای دینامیکی قابل توجهی تولید میکنند. این نیروها میتوانند باعث انتقال ارتعاش به ساختمان، فونداسیون و سایر تجهیزات شوند.
ارتعاش بیش از حد موجب کاهش دقت ماشین، افزایش استهلاک قطعات، خرابی یاتاقانها و کاهش کیفیت محصول نهایی خواهد شد.
سیستم ارتعاش گیر چیست؟
سیستم ارتعاش گیر مجموعهای از تجهیزات مکانیکی است که از انتقال ارتعاش بین ماشین و فونداسیون جلوگیری میکند.
هدف اصلی این سیستم کاهش انرژی ارتعاشی منتقل شده به سازه و افزایش پایداری عملکرد ماشین است.
رایجترین تجهیزات مورد استفاده عبارتند از:
- فنرهای فولادی صنعتی
- لرزهگیرهای لاستیکی
- دمپرهای ویسکوز
- پدهای ضد ارتعاش
- سیستمهای فونداسیون معلق

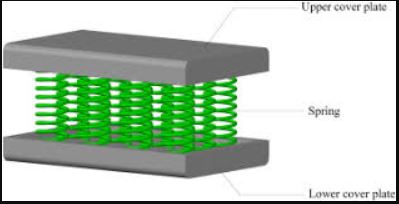

فونداسیون معلق چیست؟

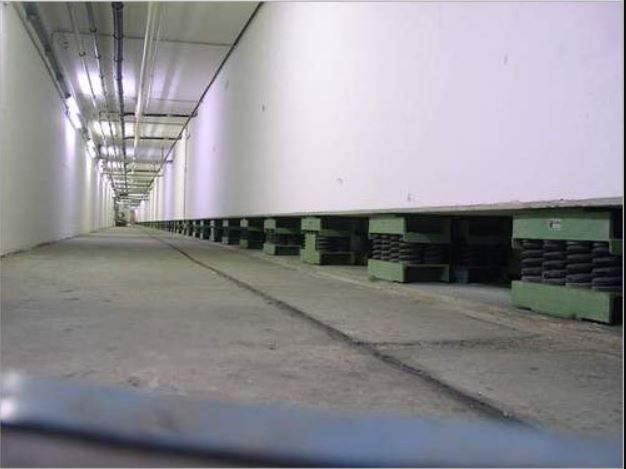

در فونداسیون معلق، جرم اصلی ماشین و بلوک بتنی روی مجموعهای از فنرها یا لرزهگیرها قرار میگیرد و ارتباط مستقیم با زمین حذف میشود.
این روش باعث میشود بخش زیادی از انرژی ارتعاشی در سیستم جذب شده و به سازه منتقل نشود.
در ماشینآلات سنگین معمولاً جرم فونداسیون چندین برابر جرم متحرک دستگاه انتخاب میشود تا فرکانس طبیعی سیستم کاهش یابد.

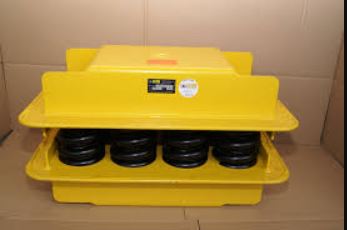

فنرها و دمپرهای صنعتی
فنر وظیفه تحمل وزن و جداسازی ارتعاش را بر عهده دارد و دمپر وظیفه کنترل نوسانات ایجاد شده در فنر را انجام میدهد.
در بسیاری از ماشینآلات دقیق از ترکیب فنر فولادی و دمپر ویسکوز استفاده میشود.
- فنر فولادی: تحمل بارهای سنگین
- دمپر روغنی: جذب انرژی ارتعاش
- پد لاستیکی: کاهش نویز و ضربه
کاربرد در دستگاههای CNC و سنگزنی رولیک
ماشینهای سنگزنی رولیک، ماشینهای CNC سنگین، پرسهای صنعتی و تجهیزات دوار بزرگ از مهمترین مصرفکنندگان سیستمهای ارتعاش گیر هستند.
در دستگاههای سنگزنی رولیک کوچکترین ارتعاش میتواند باعث ایجاد خطا در صافی سطح رول و کاهش کیفیت سنگزنی شود.
به همین دلیل بسیاری از این تجهیزات روی فونداسیونهای سنگین و سیستمهای فنری نصب میشوند.
در پروژههای سنگزن رولیک با وزن چندصد تن، طراحی صحیح تعداد فنرها، ظرفیت باربری و میزان نشست مجاز اهمیت بسیار زیادی دارد.
سوالات متداول
فونداسیون معلق چه مزیتی دارد؟
کاهش انتقال ارتعاش به سازه، افزایش دقت ماشین و کاهش استهلاک تجهیزات.
آیا برای دستگاه CNC هم استفاده میشود؟
بله، بهویژه در ماشینهای سنگین و ماشینهای با دقت بالا.
چرا از فنر فولادی استفاده میشود؟
زیرا توانایی تحمل بارهای بسیار زیاد را داشته و عمر کاری بالایی دارد.
خدمات افرا ماشین
- طراحی فونداسیون معلق ماشینآلات صنعتی
- محاسبه و انتخاب فنرهای صنعتی
- اجرای سیستمهای ارتعاش گیر
- نصب و تراز تجهیزات سنگین
- Commissioning ماشینآلات صنعتی
